آشنایی با نرم افزار SCADA

ignition

نرم‌افزاری قدرتمند برای کنترل و نظارت بر فرآیندها و اسکادا

مقدمه

در دنیای امروز که اتوماسیون صنعتی و اینترنت اشیا (IoT) نقش بسیار مهمی در صنایع مختلف ایفا می‌کنند، نیاز به نرم‌افزارهایی قدرتمند و قابل اعتماد برای کنترل و نظارت بر فرآیندها بیش از پیش احساس می‌شود. یکی از این نرم‌افزارها که در سال‌های اخیر بسیار مورد توجه قرار گرفته است، Ignition است. Ignition یک پلتفرم نرم‌افزاری صنعتی است که امکان ایجاد سیستم‌های کنترل، نظارت و جمع‌آوری داده‌های صنعتی را به صورت یکپارچه فراهم می‌کند.

 ویژگی‌های کلیدی Ignition

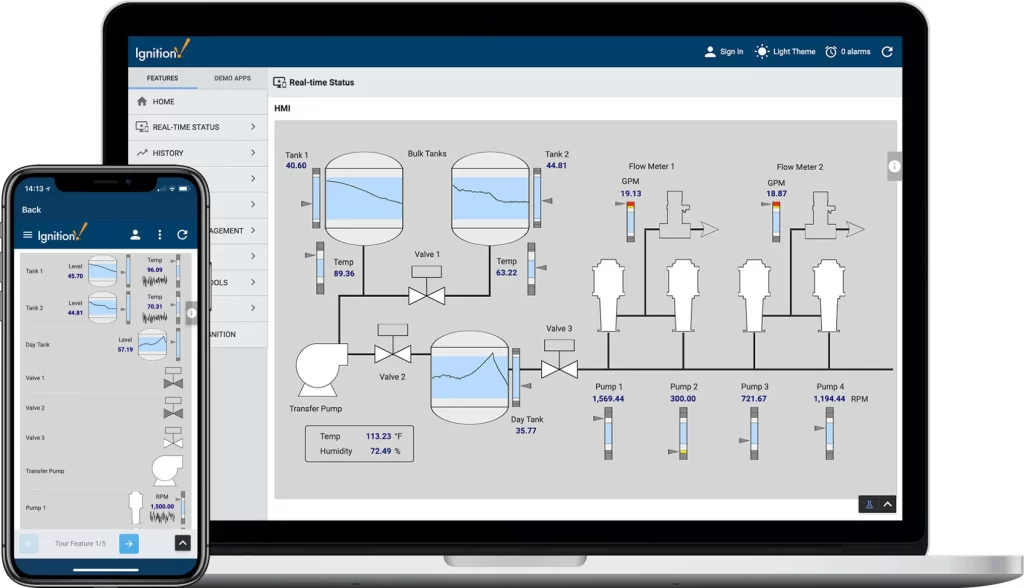

• رابط کاربری گرافیکی (HMI) قدرتمند: Ignition با ارائه یک رابط کاربری گرافیکی بسیار منعطف و قابل شخصی‌سازی، امکان ایجاد داشبوردهای زیبا و کارآمد را برای نظارت بر فرآیندها فراهم می‌کند.
• اتصال به انواع دستگاه‌ها و پروتکل‌ها: این نرم‌افزار قابلیت اتصال به طیف گسترده‌ای از دستگاه‌ها و پروتکل‌های صنعتی را دارد، از جمله PLCها، HMIهای دیگر، سنسورها، اکتورها و … .
• توسعه‌پذیری با Python Ignition: به توسعه‌دهندگان اجازه می‌دهد تا با استفاده از زبان برنامه‌نویسی قدرتمند Python، نرم‌افزار را به دلخواه خود گسترش دهند و قابلیت‌های جدیدی به آن اضافه کنند.
• پایگاه داده قدرتمند: Ignition از پایگاه داده‌های مختلفی پشتیبانی می‌کند و امکان ذخیره و مدیریت حجم عظیمی از داده‌های صنعتی را فراهم می‌آورد.
• ابزارهای تحلیل داده: با استفاده از ابزارهای قدرتمند تحلیل داده موجود در
  Ignition، می‌توان به راحتی داده‌های جمع‌آوری شده را تجزیه و تحلیل کرد و گزارش‌های مفیدی تولید نمود.
• امنیت بالا: Ignition دارای سیستم امنیتی قدرتمندی است که از داده‌های شما محافظت می‌کند و دسترسی افراد غیرمجاز را به سیستم محدود می‌کند.

کاربردهای Ignition

• اتوماسیون صنعتی: کنترل و نظارت بر فرآیندهای تولید در صنایع مختلف مانند نفت و گاز، پتروشیمی، داروسازی و … .
• اینترنت اشیا (IoT): جمع‌آوری داده از دستگاه‌های IoT و تحلیل آن‌ها برای بهبود فرآیندها و تصمیم‌گیری بهتر.
• ساختمان‌های هوشمند: کنترل سیستم‌های تهویه، روشنایی، امنیت و انرژی در ساختمان‌ها.
• توزیع برق: نظارت بر شبکه‌های برق و تشخیص و رفع مشکلات احتمالی.

مزایای استفاده از Ignition

• کاهش هزینه‌ها: با بهینه‌سازی فرآیندها و کاهش زمان خرابی دستگاه‌ها.
• افزایش بهره‌وری: با بهبود عملکرد سیستم‌ها و اتخاذ تصمیمات بهتر بر اساس داده‌ها.
• بهبود کیفیت محصول: با کنترل دقیق فرآیندهای تولید و کاهش خطاهای انسانی.
• افزایش ایمنی: با تشخیص زودهنگام مشکلات و جلوگیری از بروز حوادث.
• انعطاف‌پذیری و مقیاس‌پذیری: Ignition به شما امکان می‌دهد تا سیستم خود را به راحتی گسترش داده و با نیازهای آینده سازگار کنید.

نتیجه‌گیری

Ignition یک نرم‌افزار قدرتمند و جامع است که می‌تواند در صنایع مختلف برای اتوماسیون و نظارت بر فرآیندها مورد استفاده قرار گیرد. با ویژگی‌های منحصر به فرد و قابلیت‌های گسترده، Ignition به عنوان یکی از بهترین گزینه‌ها برای ایجاد سیستم‌های کنترل صنعتی پیشرفته شناخته می‌شود.

تیم متخصص ما در زمینه Ignition قادر به ارائه خدماتی از قبیل مشاوره، طراحی، پیاده‌سازی، راه‌اندازی و پشتیبانی سیستم‌های کنترل صنعتی مبتنی بر این پلتفرم قدرتمند است. با استفاده از دانش و تجربه خود، راهکارهای بهینه‌ای را برای بهبود بهره‌وری، کاهش هزینه‌ها و افزایش ایمنی در فرآیندهای صنعتی شما ارائه خواهیم داد.

• طراحی و پیاده‌سازی سیستم‌های کنترل صنعتی
• HMI سفارشی
• اتصال به انواع دستگاه‌ها و پروتکل‌ها
• داشبوردهای هوشمند
• گزارش‌های تحلیلی
• SCADA
• آموزش و پشتیبانی
• بهبود بهره‌وری
• کاهش هزینه‌ها
• افزایش کیفیت محصولات

ما آماده ارائه طیف کاملی از خدمات Ignition هستیم. از طراحی و پیاده‌سازی سیستم‌های کنترل صنعتی گرفته تا آموزش و پشتیبانی، با ما در ارتباط باشید.





دوره جامع آموزش پلتفرم از مقدماتی تا پیشرفته

(SCADA, IIoT, MES)

📌 مشخصات کلی دوره

💡 چکیده و توجیه ضرورت برگزاری دوره

پلتفرم Ignition، محصول شرکت Inductive Automation، یک بستر نرم‌افزاری جامع و نامحدود برای اتوماسیون صنعتی است که مرزهای سنتی SCADA را درنوردیده و آن را با قابلیت‌های IIoT و MES ترکیب کرده است.

این دوره با هدف تربیت نیروی متخصص و آماده‌سازی شرکت‌کنندگان برای ورود به بازار کار اتوماسیون صنعتی نوین (صنعت ۴.۰) برگزار می‌شود. دانشجویان در این دوره، مهارت‌های لازم برای اتصال به هر PLC یا دیتابیسی، مدیریت داده‌های صنعتی (Tags)، ساخت سیستم‌های آلارمینگ و گزارش‌دهی پیشرفته، و طراحی واسط‌های کاربری مدرن (HMI/SCADA) با استفاده از ماژول‌های Perspective  را به صورت گام به گام و عملی فرا خواهند گرفت.



✨ مزایای کلیدی پلتفرم Ignition برای صنعت و آموزش

۱. مزایای عمومی و فنی پلتفرم Ignition

پلتفرم Ignition مزایای بی‌نظیری را ارائه می‌دهد که آن را از راهکارهای سنتی SCADA متمایز می‌کند و برای صنایع بزرگ جذابیت بالایی ایجاد می‌کند:

۲. مزایای تخصصی در حوزه آموزش، شبیه‌سازی و صنعت نفت و گاز

این مزایا مستقیماً بر روی دغدغه‌های آموزشی و شبیه‌سازی صنایع حساسی مانند نفت، گاز و پتروشیمی تمرکز دارند:

الف) اتصال پیشرفته به نرم‌افزارهای شبیه‌سازی (Simulator Interoperability)

OPC UA  به عنوان زبان مشترک شبیه‌سازی:

• قابلیت اتصال استاندارد: Ignition با استفاده از درایور داخلی OPC UA Client خود، به سادگی به تمامی نرم‌افزارهای شبیه‌سازی فرآیند (مانند Aspen HYSYS Dynamics، AVEVA SimCentral، یا شبیه‌سازهای داخلی DCS و ESD) که از این استاندارد صنعتی پشتیبانی می‌کنند، متصل می‌شود.
• پلتفرم‌های آموزشی پویا (Dynamic Training Platforms): با اتصال به شبیه‌ساز، می‌توان داده‌های فرآیند (دما، فشار، سطح) را در لحظه به تگ‌های Ignition منتقل کرد. این امکان ساخت یک HMI/SCADA آموزشی کاملاً عملیاتی و پویا را فراهم می‌کند که دقیقاً مانند اتاق کنترل واقعی رفتار می‌کند.



ب) ساخت پلتفرم‌های آموزشی سفارشی (Custom Dynamic Platforms)

• تجربه‌ی کاربری واقعی (Authentic HMI Experience): با استفاده از ماژول Perspective، می‌توان صفحات کنترل پنل (Control Panel Views) و آلارم‌های دقیق و مشابه سیستم‌های واقعی DCS �یا ESD موجود در پالایشگاه یا واحد پتروشیمی را ساخت.
• سناریوسازی آموزشی: مدرس می‌تواند با تغییر مستقیم مقادیر در شبیه‌ساز یا با استفاده از تگ‌های حافظه (Memory Tags) در Ignition، سناریوهای مختلف عملیاتی، مانند �افزایش فشار ناگهانی� یا �فعال شدن آلارم حیاتی�، را ایجاد کند. دانشجو باید در محیط شبیه‌سازی شده Ignition، اقدامات صحیح را انجام دهد.
• ابزارهای تجزیه و تحلیل عملکرد: با استفاده از Tag Historian و ماژول Reporting، می‌توان عملکرد دانشجویان را هنگام واکنش به سناریوها، ثبت و تجزیه و تحلیل کرد. این گزارش‌ها شامل زمان واکنش، اقدامات انجام شده و مقادیر حیاتی فرآیند است.

ج) مزایای محتوای آموزشی (Delivery & Customization)

📜 سرفصل‌های جامع دوره

این دوره ساختار یافته، شرکت‌کنندگان را از نصب اولیه تا پیاده‌سازی زیرسیستم‌های پیشرفته Ignition راهنمایی می‌کند:

بخش اول: شروع کار و معماری پلتفرم Ignition (Getting Started)

• معرفی Ignition و ماژول‌ها:
• Ignition چیست؟ (نقش در SCADA، IIoT و MES)
• معرفی اجمالی ماژول‌های اصلی.
• بررسی معماری‌های سیستم Ignition (Client-Server، Scale-out، Enterprise، Hub-and-Spoke).
• نصب و مدیریت سیستم:
• نصب و پیکربندی اولیه Ignition بر روی ویندوز.
• روش‌های ارتقاء Ignition و نصب/ارتقاء ماژول‌ها.
• آشنایی با نسخه‌های مختلف (Maker Edition، Edge Edition، Cloud Edition).

بخش دوم: راه‌اندازی Gateway و اتصال به دنیای صنعت

• مدیریت Ignition Gateway:
• آشنایی با رابط کاربری Gateway و وظایف آن.
• تهیه نسخه پشتیبان (Backups) و بازیابی تنظیمات (Restoring).
• نحوه لایسنس‌گذاری و فعال‌سازی Ignition.
• OPC UA و درایورهای دستگاه (Device Connectivity):
• اصول OPC UA در Ignition.
• پیکربندی درایورهای پرکاربرد: Allen-Bradley Ethernet، Modbus، Siemens، Mitsubishi.
• اتصال به سرورهای OPC خارجی و استفاده از Programmable Device Simulator.
• یکپارچه‌سازی با پایگاه داده (Databases):
• نحوه اتصال به دیتابیس‌های مختلف (SQL Server, MySQL, PostgreSQL و…).
• آشنایی با سیستم حیاتی Store and Forward برای تضمین یکپارچگی داده‌ها.

بخش سوم: توسعه پروژه‌ها با Ignition Designer

• راه‌اندازی و رابط کاربری Designer:
• استفاده از Designer Launcher و ایجاد پروژه‌ جدید.
• آشنایی کامل با رابط کاربری Designer، Project Properties و Communication Modes.
• مفاهیم Clients و Sessions (Vision Clients و Perspective Sessions و خصوصیات آن‌ها).
• تگ‌ها (Tags): ستون فقرات داده‌های صنعتی
• آشنایی عمیق با Tag Properties و انواع تگ‌ها (Memory, OPC, Expression, Query).
• مرور و ساخت OPC Tags.
• User Defined Types (UDTs): ساختاردهی و استانداردسازی داده‌ها با UDT Composition.
• تاریخچه‌گیری داده (Tag Historian) و آلارمینگ:
• پیکربندی Tag Historian روی تگ‌ها و مدیریت Historian Providers.
• سیستم آلارمینگ جامع: راه‌اندازی آلارم‌ها، Alarm Journal و Alarm Visualization (در Vision و Perspective).
• پیکربندی Alarm Notification Profiles، Users و Pipelineها برای ارسال اعلان‌های پیشرفته.



بخش چهارم: Visualization پیشرفته Perspective & Vision

• مبانی Visualization:
• مقایسه Vision (مشتری دسکتاپ سنتی) و Perspective (مشتری مدرن مبتنی بر HTML5).
• Vision Windows، Components و Property Bindings.
• Perspective: ساخت واسط‌های کاربری مدرن
• Pages، Views و Containers در Perspective.
• Perspective Components و سیستم قدرتمند Bindings.
• (پیشرفته) تکنیک‌های طراحی: استفاده از ابزارهای طراحی خارجی (مانند Figma) و وارد کردن SVG Symbols برای گرافیک‌های سفارشی.

بخش پنجم: قابلیت‌های پیشرفته و Enterprise

• پلتفرم (Platform Features):
• Scripting in Ignition: استفاده از Python (Jython)  برای منطق‌های سفارشی و تعامل با سیستم.
• SQL in Ignition: اجرای کوئری‌های پیشرفته و Transaction Groups.
• Security in Ignition: مدیریت کاربران، نقش‌ها و احراز هویت.
• Localization (چندزبانه سازی).
• گزارش‌دهی و داده‌های تاریخی:
• Reporting in Ignition: ساخت گزارش‌های پویا و دیتابیس‌محور.
• بررسی Transaction Groups برای ذخیره‌سازی گروهی داده‌ها.
• ماژول‌های Enterprise:
• Enterprise Administration Module (EAM): مدیریت متمرکز چند Gateway.
• Logic Charts و Sequential Function Charts (SFCs): پیاده‌سازی منطق‌های کنترلی پیچیده.



📊 خروجی و دستاوردهای کلیدی دوره

پس از اتمام موفقیت‌آمیز دوره، شرکت‌کنندگان قادر خواهند بود:

1. ✅ نصب و پیکربندی کامل یک سیستم Ignition Gateway و مدیریت لایسنس و پشتیبان‌گیری.
2. ✅ اتصال به طیف وسیعی از PLC‌ها (مانند آلن-برادلی و زیمنس) و دیتابیس‌ها.
3. ✅ طراحی و سازماندهی حرفه‌ای داده‌های صنعتی با استفاده از UDTs و تگ‌های مختلف.
4. ✅ ساخت و مدیریت سیستم آلارمینگ کامل با اعلان‌های متنوع (Notification Pipelines).
5. ✅ توسعه واسط‌های کاربری واکنش‌گرا و مدرن (Mobile-Responsive) با استفاده از Ignition Perspective.
6. ✅ استفاده مقدماتی از Python Scripting و SQL Queries برای افزودن منطق و پویایی به پروژه‌ها.
7. ✅ ایجاد گزارش‌های حرفه‌ای و مبتنی بر داده‌های تاریخی.
8. ✅ درک معماری‌های پیشرفته و Enterprise برای مقیاس‌پذیری پروژه‌ها.





زمان‌بندی پیشنهادی دوره

این دوره به صورت جامع و کاربردی طراحی شده است. توصیه می‌شود محتوای آموزشی در حداقل 7۰ ساعت یا ۴۰ جلسه ۲ ساعته (که معادل ۱۰ روز کامل کاری است) در قالب کارگاه عملی ارائه شود تا دانشجویان فرصت کافی برای تمرین عملی را داشته باشند.





💰 ساختار پیشنهادی قیمت‌گذاری و بسته آموزشی

۱. محتویات بسته آموزشی



2. مدل‌های پیشنهادی قیمت‌گذاری







Introduction to Ignition: A Powerful Software for Process Control and Monitoring

Introduction

In today’s world where industrial automation and the Internet of Things (IoT) play a crucial role in various industries, the need for powerful and reliable software for process control and monitoring has become increasingly evident. One such software that has gained significant attention in recent years is Ignition. Ignition is an industrial software platform that enables the creation of integrated systems for industrial control, monitoring, and data collection.

Key Features of Ignition

• Powerful Graphical User Interface (HMI): Ignition provides a highly flexible and customizable graphical user interface, allowing for the creation of beautiful and efficient dashboards to monitor processes.
• Connection to Various Devices and Protocols: This software can connect to a wide range of industrial devices and protocols, including PLCs, other HMIs, sensors, actuators, and more.
• Extensibility with Python: Ignition allows developers to extend the software to their liking and add new features using the powerful Python programming language.
• Powerful Database: Ignition supports various databases and enables the storage and management of vast amounts of industrial data.
• Data Analysis Tools: Using the powerful data analysis tools available in Ignition, collected data can be easily analyzed and informative reports can be generated.
• High Security: Ignition has a robust security system that protects your data and restricts access to unauthorized individuals.

Applications of Ignition

• Industrial Automation: Control and monitoring of production processes in various industries such as oil and gas, petrochemicals, pharmaceuticals, etc.
• Internet of Things (IoT): Collecting data from IoT devices and analyzing it to improve processes and make better decisions.
• Smart Buildings: Controlling ventilation, lighting, security, and energy systems in buildings.
• Power Distribution: Monitoring power grids and detecting and resolving potential problems.

Benefits of Using Ignition

• Reduced Costs: By optimizing processes and reducing equipment downtime.
• Increased Efficiency: By improving system performance and making better decisions based on data.
• Improved Product Quality: Through precise control of production processes and reducing human error.
• Increased Safety: By early detection of problems and preventing accidents.
• Flexibility and Scalability: Ignition allows you to easily expand your system and adapt it to future needs.

Conclusion Ignition is a powerful and comprehensive software that can be used in various industries for automation and process monitoring. With its unique features and extensive capabilities, Ignition is recognized as one of the best options for creating advanced industrial control systems.

Our team of Ignition experts offers a comprehensive suite of services designed to streamline your industrial operations. From conceptualization to implementation, we provide:

• Custom HMI development: Tailor-made user interfaces for intuitive control and monitoring
• Seamless integration: Connect to a wide range of industrial devices and protocols
• Intelligent dashboards: Visualize data and gain actionable insights
• Advanced analytics: Generate detailed reports for informed decision-making
• SCADA implementation: Build robust and scalable control systems
• Comprehensive training: Empower your team with the skills to maximize Ignition’s potential
• Ongoing support: Ensure your system operates at peak performance

Experience the difference Ignition can make for your business. Contact us today for a consultation.
